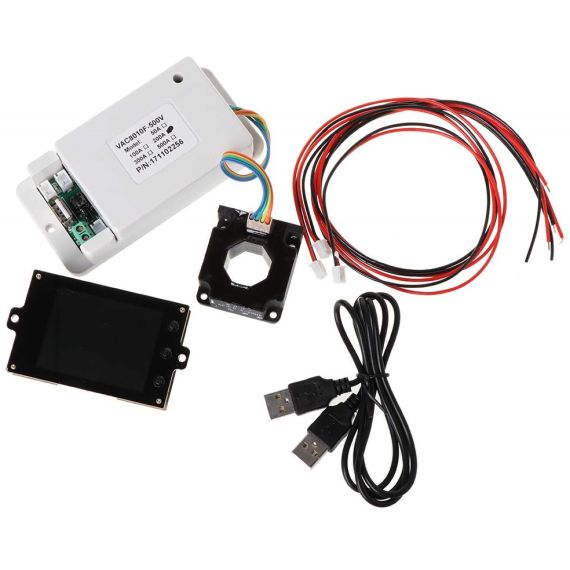

Medidor inalámbrico de tensión/corriente/temperatura con pantalla LCD VAC8010F 500 V 100 A
Medidor inalámbrico de tensión/corriente/temperatura con pantalla LCD VAC8010F 500 V 100 A

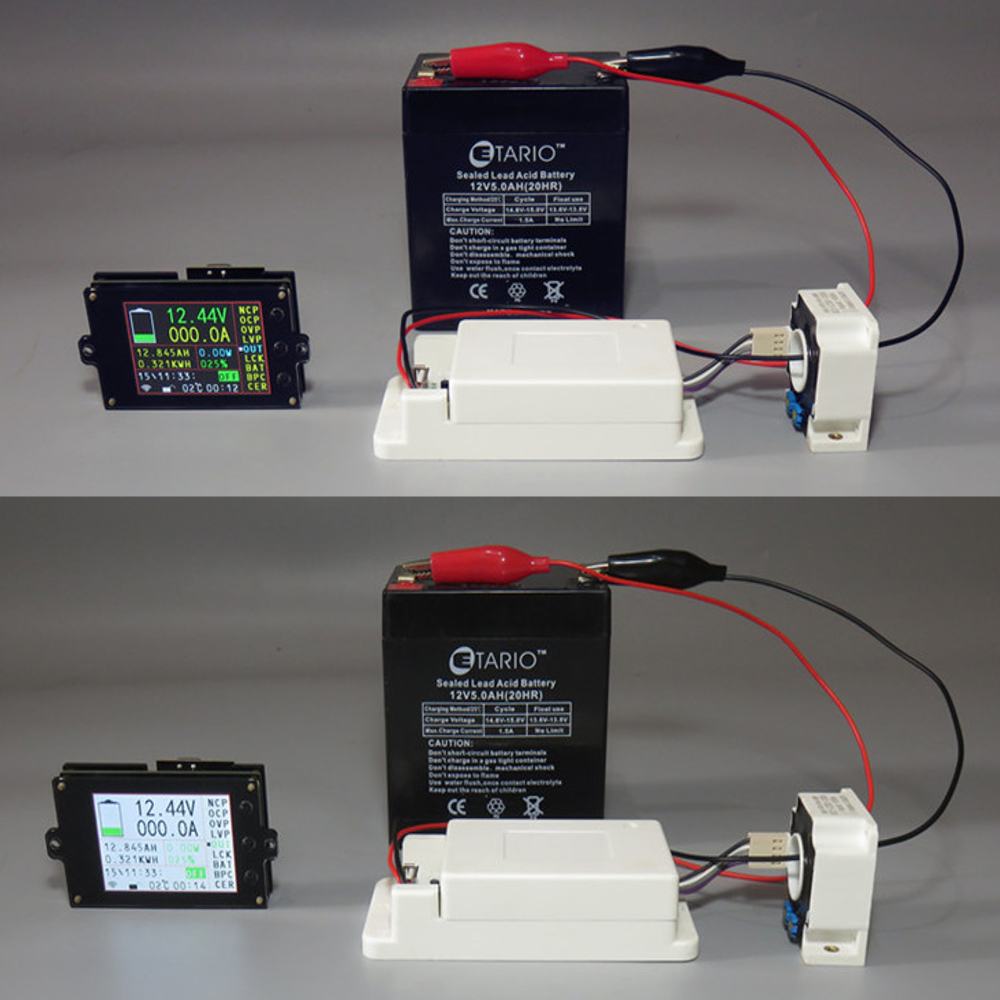

Transmisión inalámbrica de datos entre la pantalla y el medidor.
Medición de tensión, corriente, potencia, capacidad y porcentaje de capacidad residual de la batería.
Nota: Las imágenes son solo ilustrativas, algunos colores o acabados pueden diferir.
Especificaciones técnicas
| Intervalo de tensión de entrada autoalimentada | 6~500 V |
| Alimentación externa Voltios de entrada | 0~120 V |
| Corriente | 0~100 A |
| Tensión de alimentación externa | 6-60 V |
| Método de visualización | Pantalla LCD en color de 2,4 pulgadas |
| Intervalo de medición de tensión | 0~500 V |
| Intervalo de medición de corriente | 0~100 A |
| Rango de medición de la capacidad | 0,001 AH~65000,00 AH |
| Intervalo de medición de energía | 0,000 KWH~9999 KWH |
| Intervalo de medición del tiempo | 0~100 horas |
| Intervalo de medición del valor de potencia | 999 kW |
| Intervalo de medición de la temperatura | 1~100 ℃ |
| Precisión de tensión | ±1 % +2 |
| Precisión de corriente | ±2 % +5 |
| Precisión de temperatura | ±1,5 ℃ |
| Frecuencia de medición | 5 veces/seg |
Tipo de protección y rango de ajuste
- OVP (protección contra sobretensión) 0,01 V~500 V
- LVP (protección contra subtensión) 0,01~500 V
- OCP (protección contra sobrecorriente de carga) 0-500 A
- NCP (protección contra sobrecorriente de descarga) 0-500 A
Campos de visualización
- 1 Gráfico de columnas de la capacidad residual de la batería
- 2 Número acumulativo de AH restantes
- 3 Energía acumulada
- 4 Tiempo necesario para cargar o descargar completamente la batería (calculado en función de la corriente de carga y descarga y la capacidad)
- 5 Indicación de la señal de comunicación inalámbrica
- 6 Indicación de bloqueo de teclas
- 7 Medición en tiempo real de los valores de temperatura
- 8 Valor acumulado del tiempo de ejecución individual
- 9 Directorio de visualización del estado de la salida
- A Porcentaje de capacidad restante de la batería
- B Valor de potencia
- C Directorio de opciones de la función
- D Valor de tensión medido
- E Valor de corriente medido

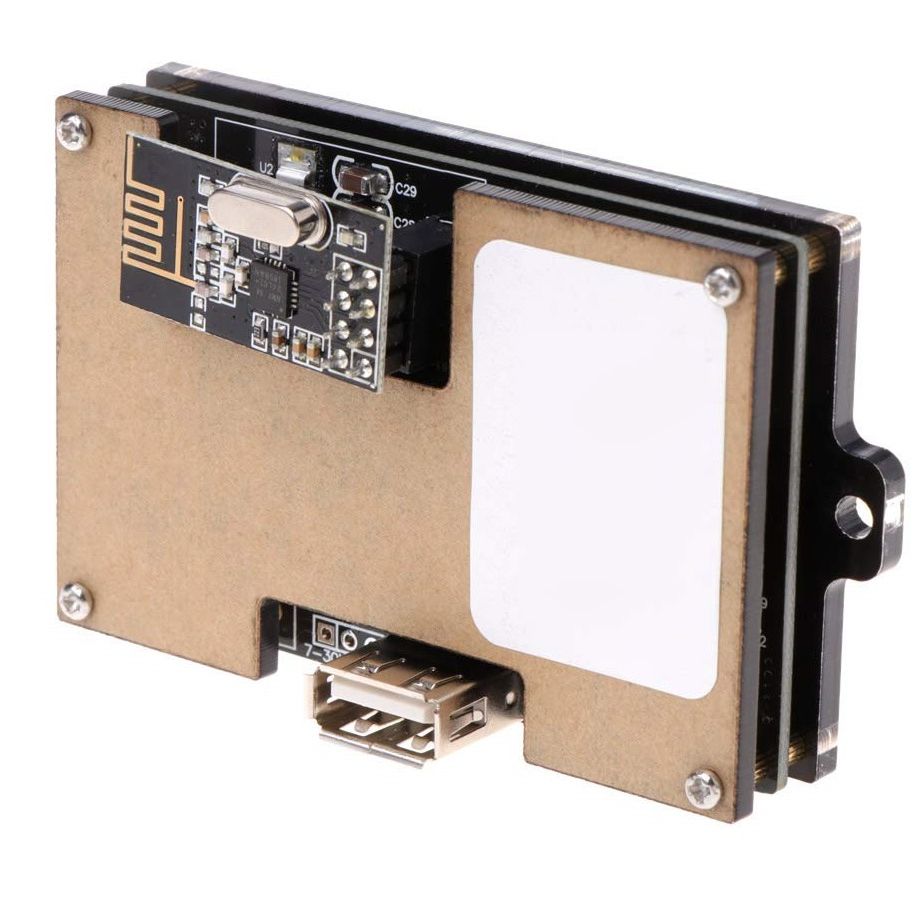

Descripción de la interfaz de la tarjeta de medición (imagen inferior derecha)
- 1 Interfaz de control del relé de descarga
- 2 Interfaz de control del relé de carga
- 3 Interfaz USB 2.0 (puede suministrar alimentación al marcador)
- 4 Interfaz de medición de tensión
- 5 Interfaz de alimentación externa
- 6 Interfaz de selección de alimentación externa y autoalimentación
- 7 Botón interruptor del relé
Esquema eléctrico de alimentación externa
Nota: si el intervalo de tensión de la batería probada (alimentación) no funciona (6-80 V), se puede utilizar el modo de cableado de la alimentación externa. En primer lugar, ajuste la tapa del puente de la interfaz de selección de la fuente de alimentación a «3W» y la fuente de alimentación externa. Conecte los polos positivo y negativo a «+Vext-», prestando atención a «+» en el polo positivo de la fuente de alimentación externa y «-» en el polo negativo de la fuente de alimentación externa; a continuación, conecte los polos positivo y negativo de la batería (alimentación) a la toma de medición de tensión «+Bat». -», prestando atención a «+» en el polo positivo de la batería (alimentación) y «-» en el polo negativo de la batería (alimentación). No conecte los polos positivo y negativo de la batería (alimentación) al polo positivo de la carga. Conecte el polo positivo de la batería (alimentación) al polo positivo de la carga. El polo negativo de la batería (alimentación) se conecta al polo negativo de la carga a través del sensor Hall cuando pasa por el sensor Hall. Cuando la dirección de la corriente es la misma que la dirección de la flecha de encendido del sensor Hall, la corriente medida mostrará un valor positivo; de lo contrario, la corriente medida mostrará un valor negativo.
Instrucciones para el cableado del relé de carga
Nota: la alimentación de trabajo del relé es suministrada por una fuente de alimentación externa. Si el relé está conectado, se debe suministrar una alimentación externa con la misma tensión de trabajo que el relé. Conecte el puerto de control del relé a la interfaz del controlador de carga. Si desea controlar el polo positivo de la carga, pase la línea positiva a través del relé. Si desea controlar el polo negativo de la carga, conecte la línea negativa al relé. Cuando el relé está conectado, se utiliza la luz indicadora «IN». Se encenderá y apagará como recordatorio cuando se desconecte.
Instrucciones para el cableado del relé de descarga
Nota: la alimentación de trabajo del relé la proporciona una fuente de alimentación externa. Si el relé está conectado, se debe proporcionar una alimentación externa con la misma tensión de trabajo que el relé. Conecte el puerto de control del relé a la interfaz del controlador de descarga. Si desea controlar el polo positivo de la descarga, pase la línea positiva a través del relé. Si desea controlar el polo negativo de la descarga, conecte la línea negativa al relé. Cuando el relé está conectado, la luz «OUT» se enciende y se apaga como recordatorio cuando se desconecta.
